引言

手里一直有两块RaspberryPi ZeroW板子闲置，最近想玩起来，但最基本的一台微型电脑，除了主板之外，还需要输入输出设备。我对于微型掌机（MINI型的显示/输入）比较感兴趣，于是干脆买了一款基于树莓派的游戏机的配件Game_HAT。该配件配有3.5寸液晶屏可用于输出显示，有一个4方向的遥感按键以及N个独立按键可用于基本输入。配件提供的是游戏系统，我不感兴趣，我希望在官方RaspberryPi的系统中，编写一个驱动程序，将4向摇杆按键和2个独立按键模拟成鼠标的功能。而编写内核驱动稍微复杂，于是决定使用Python来实现。

硬件准备

根据Game_HAT资料，其屏幕是HDMI接口，因此将RaspberryPi ZeroW插到套件排座上，然后通过MINI HDMI转标准HDMI直接连接屏幕即可。至于按键连接的管脚编号，Game_HAT也已给出，本驱动目前只用到四向摇杆+Y/B按键。

排针引脚编号 功能 对应引脚编号（BCM和WiringPi两种）
29 UP BCM=5，WPI=21
31 DOWN BCM=6，WPI=22
33 LEFT BCM=13，WPI=23
35 RIGHT BCM=19，WPI=24
38 Y BCM=20，WPI=28
37 A BCM=26，WPI=25

硬件

软件准备

  • 树莓派已使用官方工具烧写Raspberry Pi OS Lite（基于Debian Buster(10)），顺便配置好了WIFI、SSH

  • SSH使用raspberrypi.local作为主机地址，用户名：pi，密码：（烧写时配的），进行登录

  • 如过SSH连不上，可尝试将SD卡接入电脑，在boot分区下，新建“ssh”文件，将SSH开启

  • 已修改镜像源为国内清华镜像，树莓派注意需要修改两个文件：

    编辑 /etc/apt/sources.list 文件 （通常Linux只需要修改这个文件）

    1
    2
    3
    4
    #deb http://raspbian.raspberrypi.org/raspbian/ buster main contrib non-free rpi
    deb https://mirrors.tuna.tsinghua.edu.cn/raspbian/raspbian/ buster main non-free contrib rpi
    # Uncomment line below then 'apt-get update' to enable 'apt-get source'
    #deb-src http://raspbian.raspberrypi.org/raspbian/ buster main contrib non-free rpi

    编辑 /etc/apt/sources.list.d/raspi.list 文件

    1
    2
    3
    4
    deb https://mirrors.tuna.tsinghua.edu.cn/raspberrypi/ buster main
    #deb http://archive.raspberrypi.org/debian/ buster main
    # Uncomment line below then 'apt-get update' to enable 'apt-get source'
    #deb-src http://archive.raspberrypi.org/debian/ buster main

  • 已安装轻量级图形界面LXDE，可参考教程（PI ZeroW性能较低，官方桌面太卡了，选择Lite OS + LXDE的组合方式）

  • 已配置好HDMI屏幕分辨率匹配屏幕（480×320）

    方法：

    1
    sudo nano /boot/config.txt

    在文件末尾，增加

    1
    2
    3
    4
    5
    hdmi_group=2
    hdmi_mode=87
    hdmi_pixel_freq_limit=20000000
    hdmi_cvt 480 320 60 6 0 0 0
    hdmi_drive=1

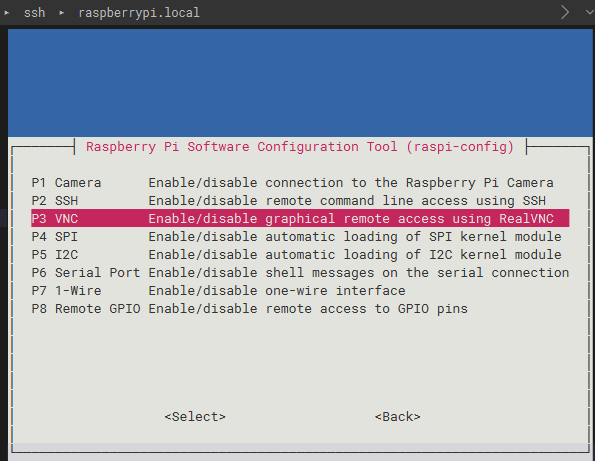

  • 已通过命令（sudo raspi-config），配置安装VNC，电脑通过VNC Viewer，通过主机名raspberrypi.local可以进行桌面远程

    VNC_Install

SSH终端软件

SSH终端软件，我选择的是开源的WindTerm，这个软件可以直接看到Linux终端上的文件列表，并且可以直接右键选择编辑器打开，可以很方便的在Windows上编辑Linux终端的文件，修改保存之后也可以直接上传回Linux终端。

pi上文件列表

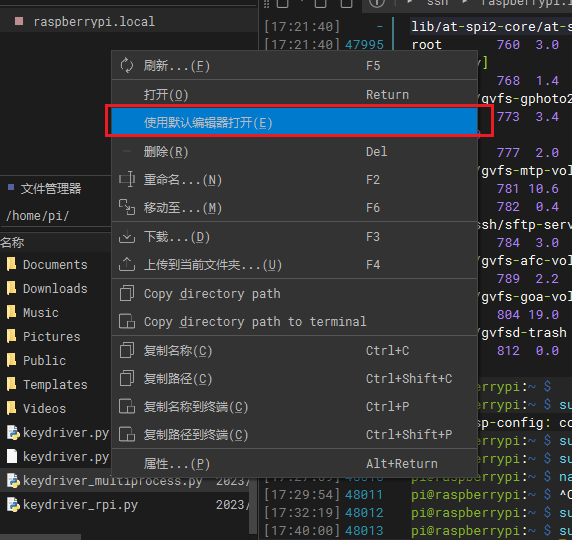

默认编辑器打开Linux上的文件

Python库安装

  1. 安装rpi.gpio库（树莓派官方系统应该已经默认安装了）

    1
    sudo apt install python3-rpi.gpio

  2. 安装uinput库（用于模拟鼠标设备）

    1
    sudo apt install python3-uinput

  3. 安装distutils库，uinput会依赖该库

    1
    sudo apt install python3-distutils

  4. 配置uinput模块在boot阶段载入

    编辑 /etc/modules文件，在文件末尾增加“uinput”

    1
    sudo nano /etc/modules
    1
    2
    3
    4
    5
    6
    # /etc/modules: kernel modules to load at boot time.
    #
    # This file contains the names of kernel modules that should be loaded
    # at boot time, one per line. Lines beginning with "#" are ignored.

    uinput

驱动源码

脚本文件keydriver_multiprocess.py源码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
import multiprocessing
import time
import RPi.GPIO as GPIO
import uinput

# 初始化输入GPIO引脚，将引脚拉低
GPIO.setmode(GPIO.BCM) # 使用BCM方式编号
up_pin = 5 # 可对照前文中管脚编号定义
down_pin = 6
left_pin = 13
right_pin = 19
left_button_pin = 20
right_button_pin = 12
GPIO.setup(up_pin, GPIO.IN, pull_up_down=GPIO.PUD_UP) # 将管脚均设置为输入上拉模式
GPIO.setup(down_pin, GPIO.IN, pull_up_down=GPIO.PUD_UP)
GPIO.setup(left_pin, GPIO.IN, pull_up_down=GPIO.PUD_UP)
GPIO.setup(right_pin, GPIO.IN, pull_up_down=GPIO.PUD_UP)
GPIO.setup(left_button_pin, GPIO.IN, pull_up_down=GPIO.PUD_UP)
GPIO.setup(right_button_pin, GPIO.IN, pull_up_down=GPIO.PUD_UP)

# 创建虚拟输入设备（鼠标）
device = uinput.Device([uinput.BTN_LEFT, uinput.BTN_RIGHT, uinput.REL_X, uinput.REL_Y])

XY_STEP = 1 # 用于调节光标的移动步长

# 定义一个通用四向摇杆按键操作的进程处理函数
def direction_key_process(queue, pin, direction):
    while True:
        GPIO.wait_for_edge(pin, GPIO.BOTH) # 该进程Pending等待四向摇杆按键发生动作
        while GPIO.input(pin) == direction: # 如果是有效的低电平，那么它将持续向队列写入管脚编号
            queue.put(pin)
            time.sleep(0.005) # 此延迟可调节光标灵敏度

# 定义一个通用处理左右按键操作的进程
def leftright_key_process(queue, pin):
    while True:
        GPIO.wait_for_edge(pin, GPIO.BOTH) # 该进程Pending等待左/右按键发生动作
        queue.put(pin) # 一旦有状态变化，则将按键编号写入队列

# 定义一个更新光标位置的进程处理函数
def update_position_device():
    while True:
        pin = position_queue.get() # 该进程Pending等待方向按键队列数据
        if pin == up_pin:
            device.emit(uinput.REL_Y, -XY_STEP) # 根据按键方向移动光标XY轴位置
        elif pin == down_pin:
            device.emit(uinput.REL_Y, XY_STEP)
        elif pin == left_pin:
            device.emit(uinput.REL_X, -XY_STEP)
        elif pin == right_pin:
            device.emit(uinput.REL_X, XY_STEP)

# 定义一个更新左右按钮状态的进程处理函数
def update_button_device():
    while True:
        pin = button_queue.get() # 该进程Pending等待左右按键队列数据
        if pin == left_button_pin:
            if GPIO.input(pin) == GPIO.LOW:
                device.emit(uinput.BTN_LEFT, 1) # 按键按下
            else:
                device.emit(uinput.BTN_LEFT, 0) # 按键释放
        elif pin == right_button_pin:
            if GPIO.input(pin) == GPIO.LOW:
                device.emit(uinput.BTN_RIGHT, 1)
            else:
                device.emit(uinput.BTN_RIGHT, 0)

# 为方向按键、左右建分别创建一个队列来保存按键操作的引脚
position_queue = multiprocessing.Queue()
button_queue = multiprocessing.Queue()

# 创建多个进程来处理按键和按钮事件(每个按钮一个进程，互不影响)
processes = [
    multiprocessing.Process(target=direction_key_process, args=(position_queue, up_pin, GPIO.LOW)),
    multiprocessing.Process(target=direction_key_process, args=(position_queue, down_pin, GPIO.LOW)),
    multiprocessing.Process(target=direction_key_process, args=(position_queue, left_pin, GPIO.LOW)),
    multiprocessing.Process(target=direction_key_process, args=(position_queue, right_pin, GPIO.LOW)),
    multiprocessing.Process(target=leftright_key_process, args=(button_queue, left_button_pin)),
    multiprocessing.Process(target=leftright_key_process, args=(button_queue, right_button_pin))
]

# 启动所有进程
for p in processes:
    p.daemon = True # 设置为守护进程，即在主进程结束时自动结束
    p.start()

# 启动两个进程来更新设备状态
update_position_process = multiprocessing.Process(target=update_position_device)
update_position_process.daemon = True # 设置为守护进程，即在主进程结束时自动结束
update_position_process.start()

update_button_process = multiprocessing.Process(target=update_button_device)
update_button_process.daemon = True # 设置为守护进程，即在主进程结束时自动结束
update_button_process.start()

# 等待所有进程结束
for p in processes:
    p.join()

update_position_process.join()
update_button_process.join()

测试运行（必须使用sudo执行）：

1
sudo python3 keydriver_multiprocess.py

主要代码都做了注释解释，其中关键几点是：

  • 为每个按键都创建了一个进程（非线程），用于检测按键是否有动作；同时还为方向、左右键的动作更新到uinput分别创建了两个进程；使用了两个队列，来建立按键检测进程和uinput更新进程之间的数据通信。
  • 所有进程都要配置为守护进程，使得主进程结束时，可以将所有进程同步结束，否则可能出现Python脚本已退出，但创建的进程还在运行的情况。
  • 所有进程都使用Pending等待的方式等待事件发生（按键检测进程等待IO边沿发生，更新设备状态进程等待队列有数据），才执行代码，以便在无按键动作时尽可能不占用CPU资源

配置开启自启动

若开机自动运行该脚本，则可配置开机自启动。

  1. 将脚本拷贝到/usr目录下

    在/usr下建立一个pyscript目录，专门存放python脚本，以后调试好的python脚本都放这里

    1
    cp keydriver_multiprocess.py /usr/pyscript/

  2. 编辑 /etc/rc.local 文件

    1
    sudo nano /etc/rc.local

    在 exit 0 前添加执行语句

    1
    2
    3
    4
    5
    6
    ...
    ...

    /usr/bin/python3 /usr/pyscript/keydriver_multiprocess.py

    exit 0

效果演示

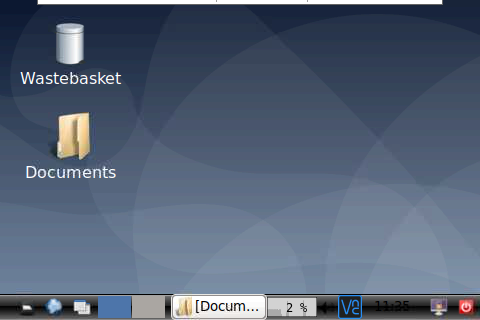

脚本运行的情况下，若无按键动作，CPU占用率很低。

Rasp屏幕截图

视频演示：

小结

本文使用Python在树莓派上编写了一个基础按键驱动，实现了四方向摇杆按键+2个独立按键模拟鼠标的功能。该驱动程序使用Python编写，实现简单，调试方便。使用多进程、队列通信、等待事件触发的思想，可以实现在按键动作时快速响应，而无按键动作时占用极低的CPU资源。
